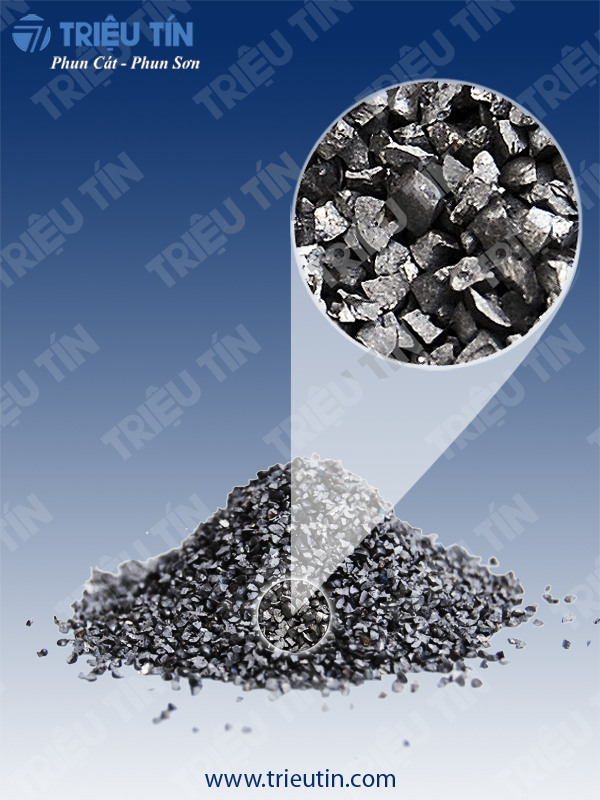

• Hạt thép IKK - Size: GL18

Hạt thép IKK - Size: GL18

Xin liên hệ với chúng tôi để có thông tin và báo giá chi tiết
Trọng lượng riêng:  > 7.4 g/cc
Kích thước hạt (SAE): 0.71mm>85% ; 1.0mm>75% ; 1.4mm : 0%
Màu sắc: Xám, bạc
Hình dạng: Góc, đa giác, bán cầu
Độ cứng: 56-60 HRC
Xuất xứ: IKK - Thailand
Thông số kỹ thuật:

Thông số kỹ thuật
Độ chính xác
Tham số Phạm vi Độ phân giải Độ chính xác nội tại Điều kiện tham chiếu (% Reading +% của Full Scale)
Điện áp 1000 V 0.1 V ± (0,2% + 0,01%)
Hiện tại: đầu vào trực tiếp iFlex1500-12 150 A 0,1 A ± (1% + 0,02%)
1500 Một 1 A
iFlex3000-24 300 A 1 A ± (1% + 0,02%)
3000 A 10 A
iFlex6000-36 600 A 1 A ± (1,5% + 0,03%)
6000 A 10 A
i40s-EL kẹp 4 Một 1 mA ± (0,7% + 0,02%)
40 A 10 mA
Tần số 42,5 Hz đến 69 Hz 0,01 Hz ± (0,1%)
Phụ trợ đầu vào ± 10 V dc 0,1 mV ± (0,2% + 0,02%)
Điện áp min / max 1000 V 0.1 V ± (1% + 0,1%)
Phút hiện tại / tối đa xác định bởi phụ kiện xác định bởi phụ kiện ± (5% + 0,2%)
Cosφ / DPF 0 <= Cosφ <= 1 0.01 ± 0.025
Hệ số công suất 0 <= PF <= 1 0.01 ± 0.025
THD trên điện áp 1000% 0,1% ± (2,5% ± 0,05)
THD trên hiện tại 1000% 0,1% ± (2,5% ± 0,05)

Sự không chắc chắn nội tại ± (% đọc +% trong phạm vi) 1
Tham số Số lượng ảnh hưởng iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL
150A/1500A 300A/3000A 600/6000A 4A/40A
Hoạt động điện P PF ≥ 0.99 1,2% + 0.005% 1,2% + 0,0075% 1,7% + 0,0075% 1,2% + 0.005%
0,5 1,2% + 7 x (1-PF) 0,005% 1,2% + 7 x (1-PF) + 0,0075% 1,7% + 7 x (1-PF) + 0,0075% 1,2% + 10 x (1-PF) + 0,005%
Rõ ràng sức mạnh S, S quỹ. 0 ≤ PF ≤ 1 1,2% + 0.005% 1,2% + 0,0075% 1,7% + 0,0075% 1,2% + 0.005%
Phản ứng điện N, Q quỹ. 0 ≤ PF ≤ 1 2,5% đo công suất biểu kiến
Không chắc chắn bổ sung trong% trong phạm vi 1 U> 250 V 0.015% 0,0225% 0,0225% 0.015%
1 độ = 1000 V x Irange điều kiện tham khảo: môi trường: 23 ° C ± 5 ° C, dụng cụ hoạt động trong ít nhất 30 phút, không điện / từ trường bên ngoài, RH <65% điều kiện đầu vào: Cosφ / PF = 1, tín hiệu sin f = 50 Hz Hz/60, cung cấp điện 120 V/230 V ± 10% hiện tại và sức mạnh kỹ thuật: Điện áp vào 1 ph: 120 V/230 V hoặc 3 pha chư y / đồng bằng: 230 V/400 V Dòng điện: Tôi> 10% Irange dẫn chính của kẹp hoặc Rogowski cuộn dây ở trung tâm vị trí Hệ số nhiệt độ: Thêm 0,1 x định chính xác cho mỗi độ C trên 28 ° C hoặc dưới 18 ° C









Thông số kỹ thuật điện
Nguồn cung cấp
Dải điện áp 100 V đến 500 V sử dụng plug đầu vào an toàn khi cung cấp năng lượng từ mạch đo lường
100 V đến 240 V sử dụng dây điện tiêu chuẩn (IEC 60320 C7)
Tiêu thụ điện năng Tối đa 50 VA (tối đa 15 VA khi sử dụng nguồn điện IEC 60320 đầu vào)
Hiệu quả ≥ 68,2% (theo quy định hiệu suất năng lượng)
Tối đa mức tiêu thụ không tải <0,3 W khi sử dụng nguồn điện IEC 60320 đầu vào
Tần số nguồn điện 50/60 Hz ± 15%
Pin Li-ion 3,7 V, 9.25 Wh, khách hàng có thể thay thế
Thời gian chạy trên-pin Bốn giờ trong chế độ hoạt động tiêu chuẩn, lên đến 5,5 giờ ở chế độ tiết kiệm điện năng
Thời gian sạc pin <6 giờ
Thu thập dữ liệu
Độ phân giải 16-bit lấy mẫu đồng bộ
Tần số lấy mẫu 5120 Hz
Tần số tín hiệu đầu vào 50/60 Hz (42,5-69 Hz)
Loại mạch 1-φ, 1-φ CNTT, Split giai đoạn, đồng bằng 3 φ, 3 φ chư y, 3 φ chư y CNTT, 3 φ chư y cân bằng, 3 φ
Aron / Blondel (đồng bằng 2 yếu tố), 3-φ đồng bằng chân mở, Dòng chỉ (nghiên cứu tải)
THD THD cho điện áp và dòng điện được tính theo 25 giai điệu
Thời gian trung bình Người dùng lựa chọn 1 giây, 5 giây, 10 giây, 30 giây, 1 phút, 5 phút, 10 phút, 15 phút, 30 phút
Khoảng thời gian nhu cầu Người dùng lựa chọn 5 phút, 10 phút, 15 phút, 20 phút, 30 phút
Lưu trữ dữ liệu Bộ nhớ flash (không sử dụng thay thế)
Kích thước bộ nhớ 20 phiên khai thác gỗ tiêu biểu của 10 tuần với khoảng 10 phút ¹
Thời gian đăng nhập Thời gian trung bình
Đê
20 phiên 1 phiên
1 giây 3 giờ 2,5 ngày
5 giây 15 giờ 12 ngày
10 giây 28 giờ 24 ngày
30 giây 3,5 ngày 10 tuần
1 phút 7 ngày 20 tuần
5 phút 5 tuần 2 năm
10 phút 10 tuần > 2 năm
15 phút 3,5 tháng > 2 năm
30 phút 7 tháng > 2 năm ¹
Giao diện
USB-A Chuyển tập tin thông qua ổ đĩa USB flash, firmware cập nhật
Max. hiện tại: 120 mA
USB-mini Tải dữ liệu thiết bị với máy tính
Cổng mở rộng Phụ kiện
Đầu vào điện áp
Số lượng đầu vào 4 (3 giai đoạn và trung tính)
Điện áp đầu vào tối đa 1000 Vrms, CF 1.7
Trở kháng đầu vào 10 MW
Băng thông (-3 dB) 2,5 kHz
Mở rộng quy mô 1:1, 10:1, 100:1, 1000:1 và biến
Thể loại đo lường 1000 V CAT III/600 V CAT IV
Đầu vào hiện tại
Số lượng đầu vào 3, chế độ tự động chọn cho cảm biến gắn liền
Điện áp đầu vào Kẹp đầu vào: 500 mVrms/50 mVrms; CF 2.8
Cuộn dây đầu vào Rogowski 150 mVrms / 15 mVrms tại 50 Hz, 180 mVrms / 18 mVrms 60 Hz; CF 4; tất cả ở phạm vi thăm dò danh nghĩa
Phạm vi 1 A đến 150 A/10 A đến 1500 A với mỏng iFlex thăm dò hiện linh hoạt, 12 inch
3 A đến 300 A/30 A đến 3000 A với mỏng iFlex thăm dò hiện linh hoạt, 24 inch
6 A đến 600 A/60 A đến 6000 A với mỏng iFlex thăm dò hiện linh hoạt, 36 inch
40 mA đến 4 A/0.4 A đến 40 A với 40 A kẹp i40s-EL
Băng thông (-3 dB) 1,5 kHz
Mở rộng quy mô 1:1 và biến
Đầu vào phụ trợ
Số lượng đầu vào 2
Phạm vi đầu vào 0 đến ± 10 V dc, 1reading / s
Yếu tố quy mô (có sẵn 2014) Định dạng: kx + d sử dụng cấu hình
Đơn vị hiển thị (có sẵn 2014) Người sử dụng cấu hình (7 ký tự, ví dụ, độ C, psi, hoặc m / s)
  1. Số phiên khai thác gỗ có thể và thời gian khai thác gỗ phụ thuộc vào yêu cầu của người sử dụng.

Thông số kỹ thuật môi trường
Nhiệt độ hoạt động -10 ° C đến 50 ° C (14 ° F đến 122 ° F)
Nhiệt độ bảo quản -20 ° C đến +60 ° C (-4 ° F đến 140 ° F)
Độ ẩm hoạt động 10 ° C đến 30 ° C (50 ° F đến 86 ° F) tối đa. 95% RH
30 ° C đến 40 ° C (86 ° F đến 104 ° F) tối đa. 75% RH
40 ° C đến 50 ° C (104 ° F đến 122 ° F) tối đa. 45% RH
Độ cao hoạt động 2000 m (lên đến 4000 m derate đến 1000 V CAT II/600 V CAT III/300 V CAT IV)
Lưu trữ độ cao 12.000 m
Bao vây IP50 theo EN60529
Rung động MIL 28800E, Loại 3, Cấp III, Kiểu B
An toàn IEC 61010-1: quá áp CAT IV Đo lường 1000 V CAT III / 600 V CAT IV, ô nhiễm Bằng 2
EMI, RFI, EMC EN 61326-1: công nghiệp
Tương thích điện từ Áp dụng cho sử dụng tại Hàn Quốc chỉ. Một lớp thiết bị (phát thanh truyền hình và thông tin liên lạc thiết bị công nghiệp)
Khí thải tần số vô tuyến IEC CISPR 11: Nhóm 1, Class A
Hệ số nhiệt độ Đặc điểm kỹ thuật 0.1 x độ chính xác / ° C

Thông số kỹ thuật chung
Màn hình LCD màu 4,3-inch TFT hoạt động ma trận, 480 pixel x 272 pixel, màn hình cảm ứng điện trở
Kích thước
1730 19,8 cm x 16,7 cm x 5,5 cm (7.8 in x 6.6 x 2.2 trong trong)
Cung cấp điện 13,0 cm x 13,0 cm x 4,5 cm (5.1 x 5.1 trong trong x 1.8 in)
1730 với nguồn cung cấp năng lượng trực thuộc 19,8 cm x 16,7 cm x 9 cm
(7.8 in x 6.6 x 3.5 in trong)
Trọng lượng 1730 1.1 kg (2.5 lb)
Cung cấp điện 400 g (0.9 lb)
Bảo vệ bên ngoài Bao da, khe khóa Kensington
1500-1512 iFlex linh hoạt Probe hiện tại

Thông số kỹ thuật
Dải đo 1-150 Một ac / 10-1500 Một ac
Không phá hủy hiện tại 100 kA (50/60 Hz)
Lỗi nội tại ở điều kiện tham khảo * ± 0,7% giá trị đọc
Chính xác 1730 + iFlex ± (1% đọc + 0,02% của phạm vi)
Hệ số nhiệt độ trên phạm vi nhiệt độ hoạt động 0,05% đọc / ° C 0,09% đọc / ° F
Điện áp làm việc 1000 V CAT III, 600 V CAT IV
Chiều dài cáp thăm dò 305 mm (12 in)
Đường kính cáp thăm dò 7,5 mm (0,3 in)
Bán kính cong tối thiểu 38 mm (1,5 in)
Chiều dài cáp đầu ra 2 m (6,6 ft)
Trọng lượng 115 g
Vật liệu cáp đầu dò TPR
Tài liệu khớp nối POM + ABS / PC
Cáp đầu ra TPR / PVC
Nhiệt độ hoạt động -20 ° C đến +70 ° C (-4 ° F đến 158 ° F) Nhiệt độ của dây dẫn được kiểm tra không được vượt quá 80 ° C (176 ° F)
Nhiệt độ, không điều hành -40 ° C đến 80 ° C (-40 ° F đến 176 ° F)
Độ ẩm tương đối, điều hành 15% đến 85% không ngưng tụ
Đánh giá IP 60529 IEC: IP50
* Điều kiện tham khảo:
  • Môi trường: 23 ° C ± 5 ° C, không có lĩnh vực điện / từ bên ngoài, RH 65%
  • Dẫn chính ở vị trí trung tâm
